Dell Inspiron 15-3521 (užlietas arbata)

2019-04-29


Dell Inspiron 15-3521 remontas

Remontuojame arbata užlietą Dell Inspiron 15-3521. Kompiuteris po užliejimo į mūsų taisyklą atvyko po paros laiko. Pasak klientės, Dellas dar kurį laiką veikė, bet nekrovė baterijos, po to išsijungė ir daugiau neberodė jokių gyvybės ženklų.

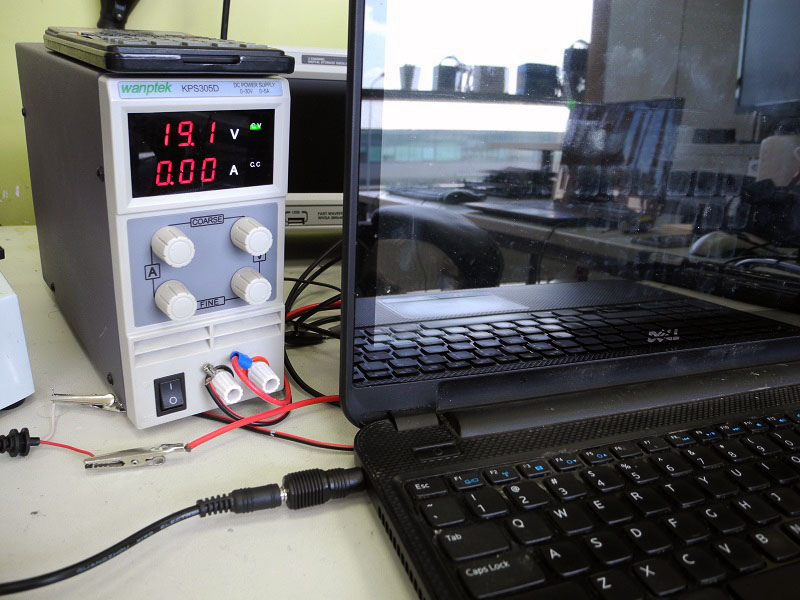

Motininės plokštės diagnostika

Po užliejimo skysčiais kiekviena valanda yra labai svarbi, būtina kuo skubiau pradėti remonto darbus, nes oksidacijos procesas vyksta ypač sparčiai pažeisdamas kompiuterio plokštės elektronikos komponentus.

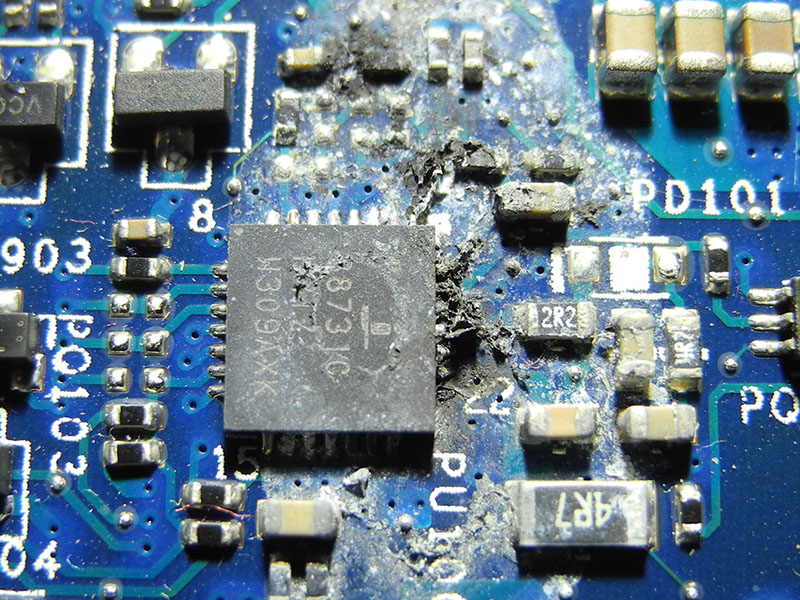

Užlietas baterijos krovimo mikrokontroleris

Kompiuterį išrenkame ir išvalome skysčio likučius. Daugiausiai arbata pasivaišino baterijos krovimo mikrokontroleris ISL88731C. Pati mikroschema ir aplinkiniai komponentai stipriai pažeisti korozijos. Nieko stebėtino, kad kompiuteris nebekrovė baterijos ir galiausiai išleido paskutinį kvapą.

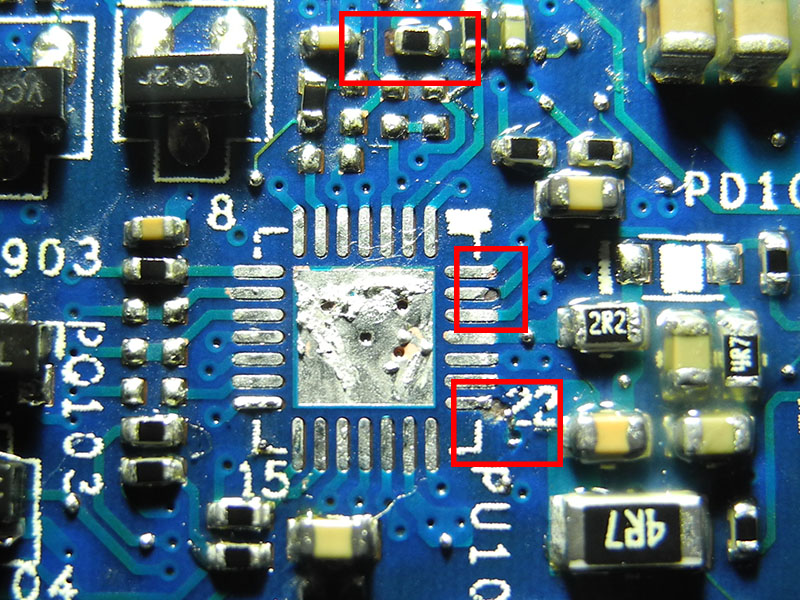

Korozijos pažeisti kontaktiniai takeliai

Švariai nuvalome mikrokontrolerį ir matuojame signalus. Į mikrokontrolerio 22 koją (DCIN) neateina 19V maitinimas, taip pat nėra ACIN signalo. Nulituojame ISL88731C ir naudodami mikroskopą atidžiai apžiūrime visus komponentus ir takelius užliejimo vietoje. Randame, kad pažeisti 22as ir 27as takeliai bei rezistorius esantis ACIN linijoje. Būtent dėl šių pažeidimų reikiama įtampa neatkeliauja į mikroschemą.

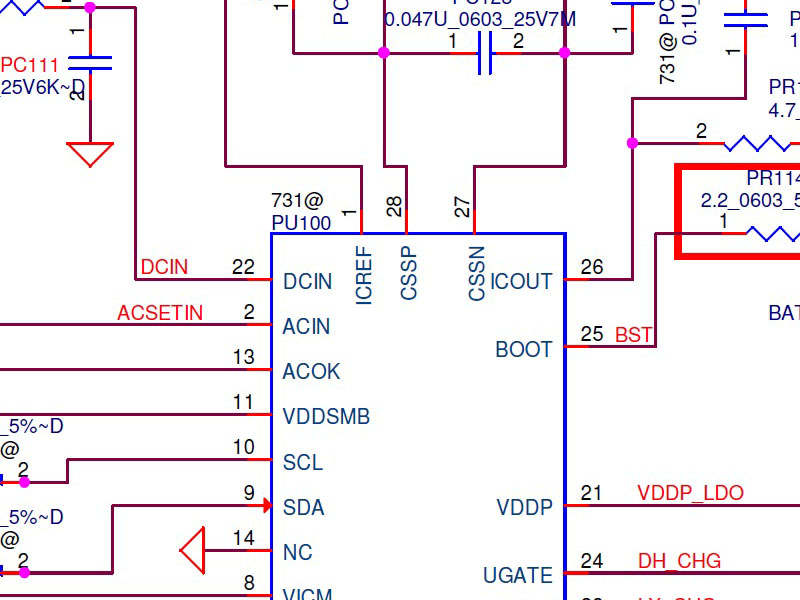

Schema

Lituojame naują ISL88731C mikrokontrolerį. Naudodamiesi mikroskopu ir ERSA firmos profesionaliu mikrolituokliu sėkmingai atstatome pažeistus takelius. DCIN ir ACIN signalai atsiranda, mikrokotroleris veikia, baterija kraunasi ir kompiuteris keliasi iš mirusiųjų.

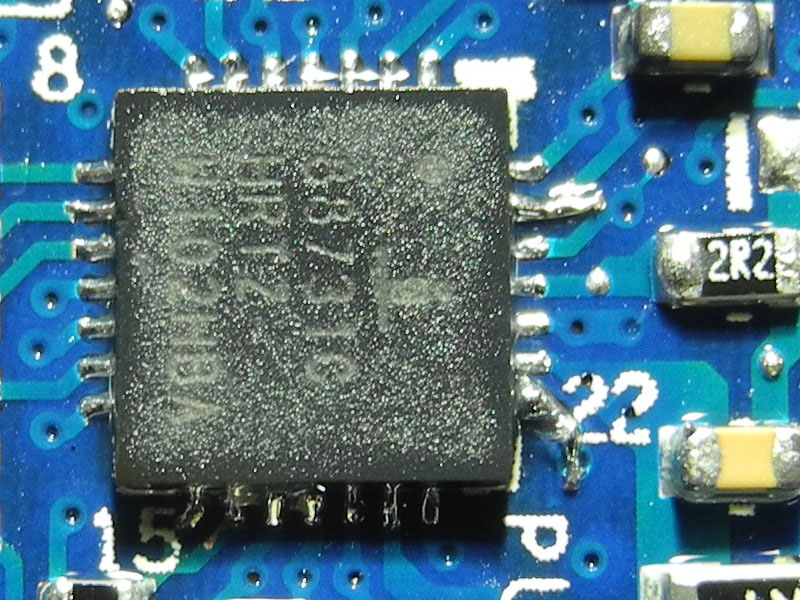

Pakeistas ISL88731C mikrokontroleris

Toliau seka įvairūs stres testai. Keletui valandų sistema maksimaliai apkraunama, stebime ar neatsiranda pakibimų ar „neišlenda“ daugiau defektų. Įsitikinę, kad viskas 100% stabiliai dirba, kompiuterį išrašome iš ligoninės ir paleidžiame namo :)

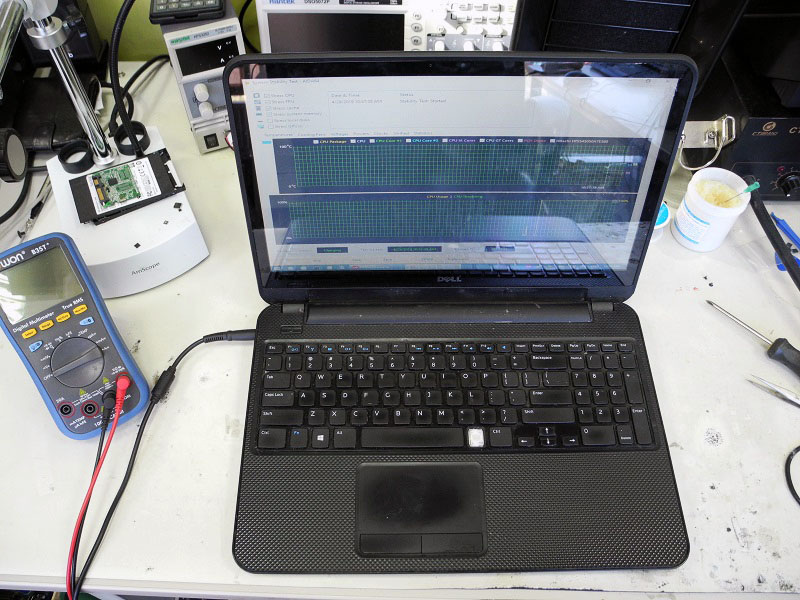

Dell Inspiron 15-3521 testavimas
