Dell Vostro 5470 remontas (apšvietimo mirguliavimas)

2019-03-15


Dell Vostro 5470 testavimas

Šį kartą sprendžiame įdomų rebusą. Kompiuteris Dell Vostro 5470, problema – mirguliuoja ekrano apšvietimas. Tokiais atvejais, kad rasti įtariamąjį einame atmetimo principu: tikriname ekraną, po to LCD šleifą ir galiausiai motininę plokštę.

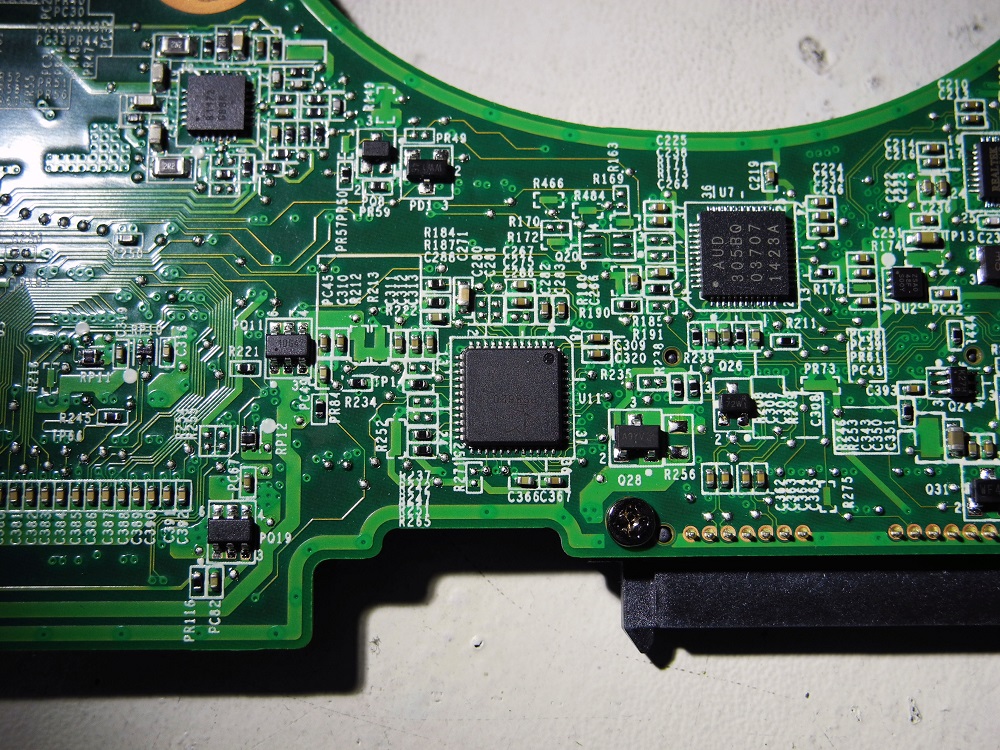

edp/lvds konverteris

Prijungus kitą ekraną problema išliko, LCD šleifas taip pat geras, taigi turime reikalų su pagrindine plokšte. Iš karto į akis krenta netradicinėje vietoje įtaisyta LVDS jungtis, ji randasi dešinėje pusėje ant plokštės susiaurėjimo. Galima įtarti, kad jei kompiuteris buvo dažnai kilnojamas viena ranka už dešinio kampo, tai visas įtempimas ir lenkimas kliuvo būtent į tą vietą. Pamaigius šią zoną pirštu išprovokuojame ekrano mirgėjimą.

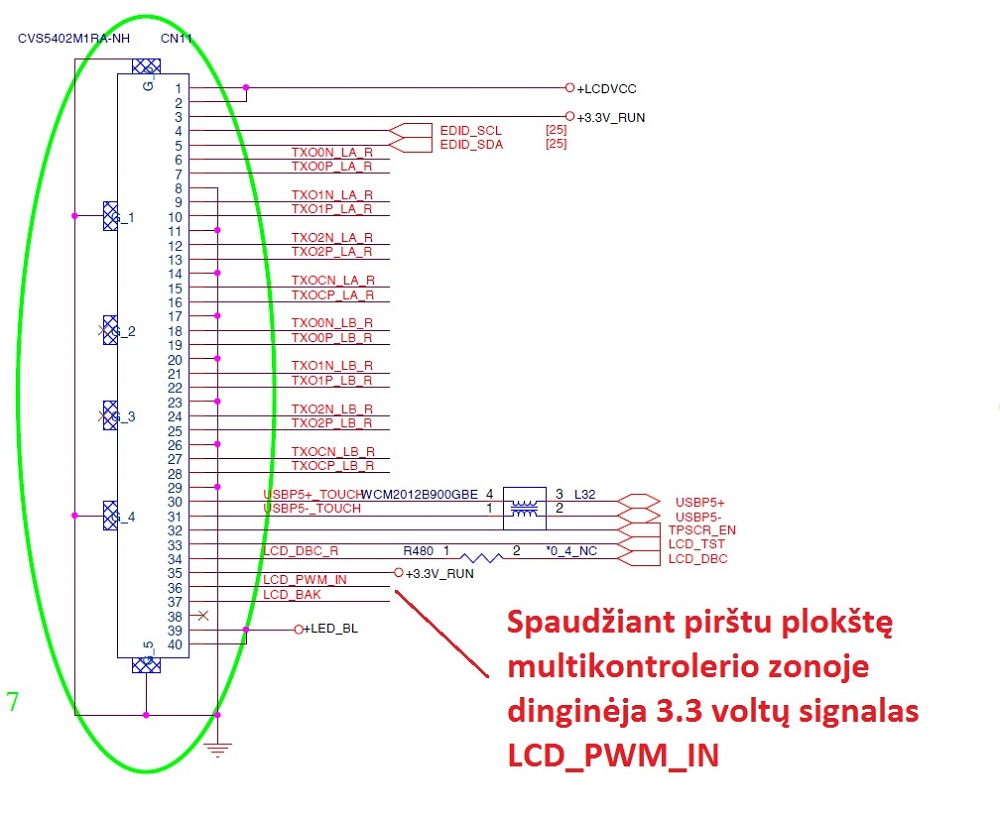

LVDS jungties schema

Šalia jungties įtaisyti mikrokontrolerio ir edp/lvds konverterio lustai. Matuojant multimetru signalus aptinkame, kad spaustelėjus pirštu šokinėja LCD_PWM_IN signalas. Šis signalas per diodą formuojamas multikontrolerio kuris komunikuoja su konverteriu.

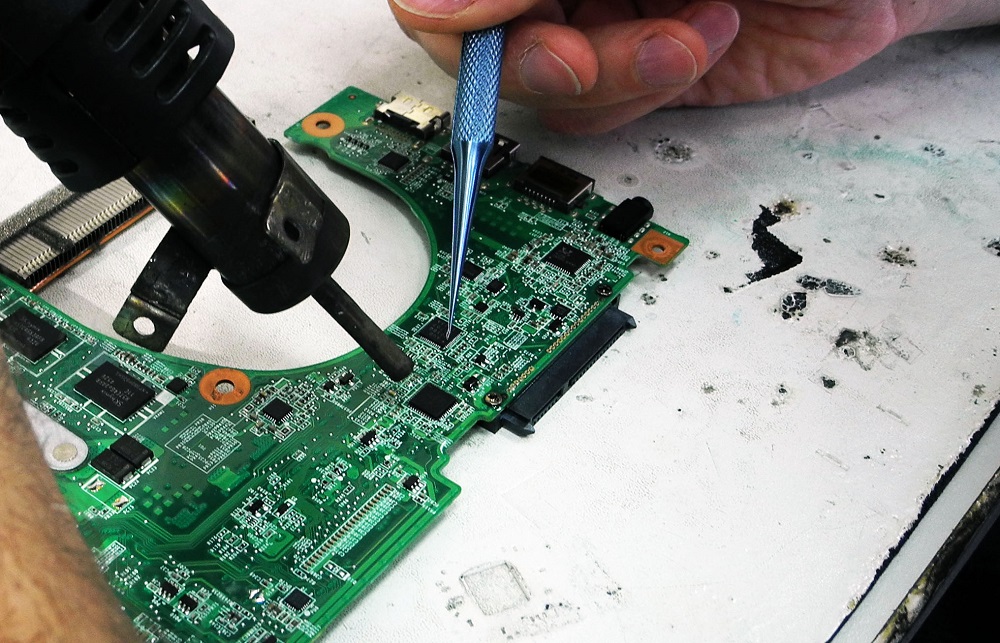

Lustų perlitavimas

Taigi darome išvadą, kad nuo fizinio lenkimo bus pažeistas tarpsluoksnis arba atšokę lustai. Pradedame nuo lustų – perlituojame multikontrolerį ir iš kitos plokštės pusės esantį edp/lvds konverterį. Po litavimo darbų LCD_PWM_IN signalas atsiranda ir stabiliai laikosi lenkiant ir spaudžiant plokštę, ekrano apšvietimas nedingsta ir nemirga. Kompiuteris surenkamas ir laimingas keliauja namo :)

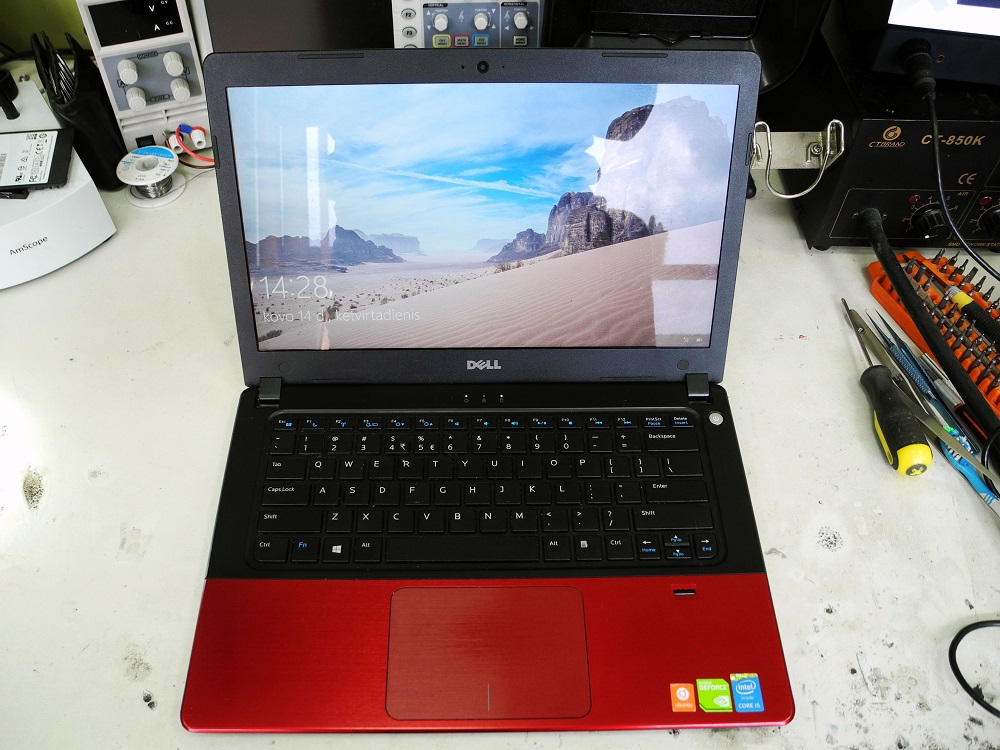

suremontuotas Dell Vostro 5470
